ボックスカルバート |
![]() |
呼名 | 寸法(㎜) | 質量 ㎏ |
|||||||||||
荷重 | T-14 T-25 |

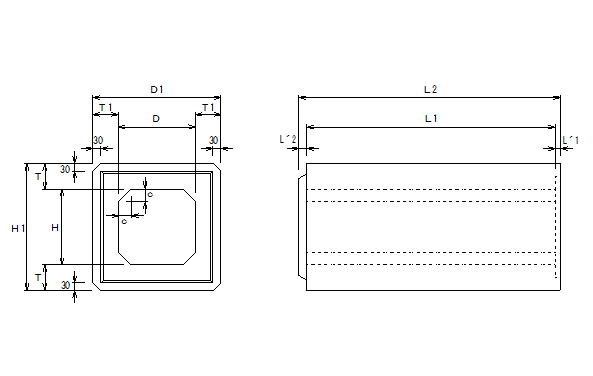

D | D1 | H | H1 | T | T1 | L1 | L2 | l1 | l2 | C | |
300×300×1000 | 300 | 500 | 300 | 500 | 100 | 100 | 970 | 1020 | 20 | 30 | 50 | 400 | |
400×400×1000 | 400 | 640 | 400 | 640 | 120 | 120 | 970 | 1020 | 20 | 30 | 50 | 580 | |
500×500×1000 | 500 | 740 | 500 | 740 | 120 | 120 | 970 | 1020 | 20 | 30 | 50 | 730 | |
600×600×1000 | 600 | 880 | 600 | 880 | 140 | 140 | 940 | 1040 | 40 | 60 | 80 | 1020 | |
600×600×2000 | 600 | 880 | 600 | 880 | 140 | 140 | 1940 | 2040 | 40 | 60 | 80 | 2040 |
※600を超えるサイズについても取り扱っております。
★CADデータ(Jww)をご要望の際は、こちらからご連絡下さい
