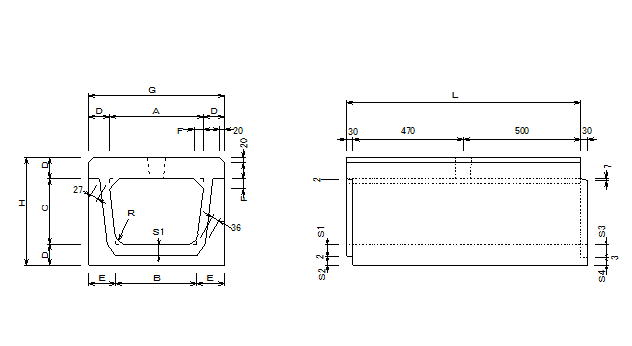

BF-BOX

呼名	寸法（㎜）
	A	H	B	C	D	E	F	G	R	S1	S2	S3	S4	L
250	250	340	215	190	75	92.5	30	400	30	35	38	39	33	1000
300	300	375	260	215	80	100	30	460	40	40	38	44	33	1000
350	350	425	300	255	85	110	40	520	50	45	38	49	33	1000
400	400	460	345	280	90	117.5	40	580	50	50	38	54	33	1000
450	450	495	390	315	90	120	40	630	50	50	38	54	33	1000
500	500	540	435	340	100	132.5	50	700	60	55	43	59	38	1000
550	550	575	475	375	100	137.5	50	750	60	60	38	64	38	1000

呼び名	質量
	T-9	T-14	T-20
250	224	224	224
300	275	275	275
350	337	337	337
400	395	395	395
450	438	438	438
500	533	533	533
550	582	582	582

★CADデータ(Jww)をご要望の際は、こちらからご連絡下さい
