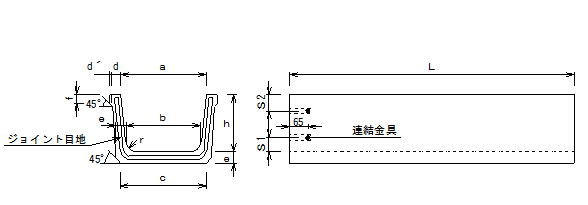

ジョイントベンチフリューム |
![]() |
呼び名 | 寸法(㎜) | 質量 ㎏ |
|||||||||||
a | b | c | d | d’ | e | f | h | r | S1 | S2 | L | ||
300 | 300 | 260 | 300 | 30 | 10 | 40 | 30 | 200 | 40 | 50 | - | 2000 | 135 |
350 | 350 | 300 | 345 | 35 | 10 | 45 | 35 | 235 | 50 | 50 | - | 2000 | 177 |
400 | 400 | 345 | 395 | 40 | 15 | 50 | 40 | 260 | 50 | 50 | - | 2000 | 226 |
450 | 450 | 390 | 440 | 40 | 15 | 50 | 40 | 295 | 50 | 50 | - | 2000 | 256 |
500 | 500 | 435 | 490 | 45 | 15 | 55 | 45 | 320 | 60 | 50 | - | 2000 | 305 |
550 | 550 | 475 | 535 | 45 | - | 60 | - | 355 | 60 | 50 | - | 2000 | 350 |
★CADデータ(Jww)をご要望の際は、こちらからご連絡下さい
