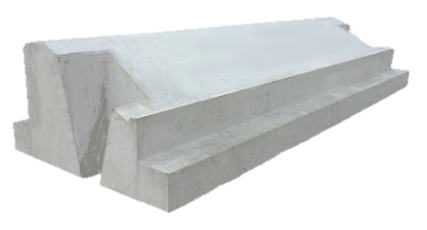

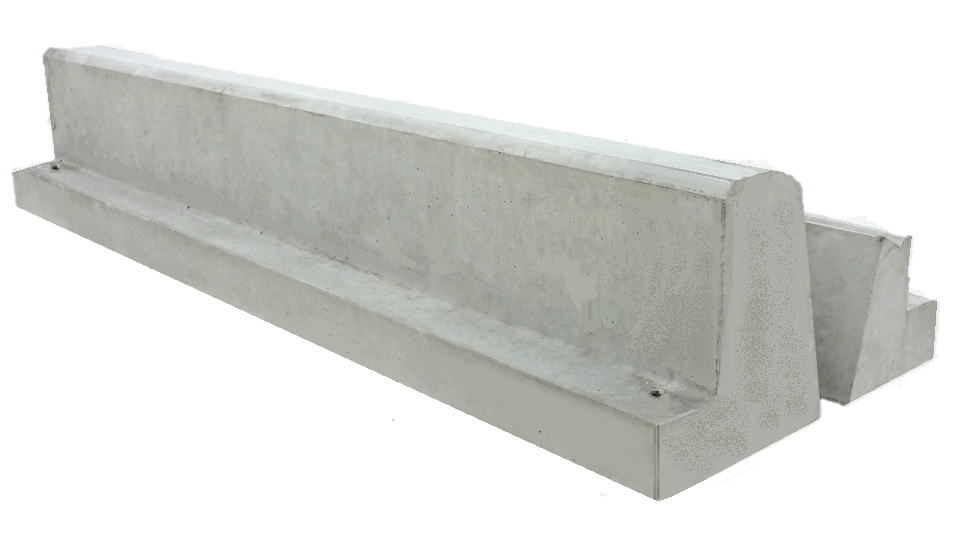

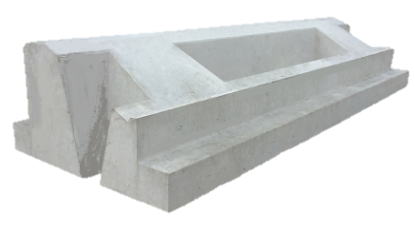

ベース付間知基礎ブロック 5分35A/5分50A |
従来、別々に施工されていた間知基礎ブロックとベースブロックを一体化 しました。 一体化することによって、施工の効率化が図れ、施工期間が大幅に短縮され、 諸経費も大幅に削減できます。 |
|
![]() |
|
![]() ![]() |
|

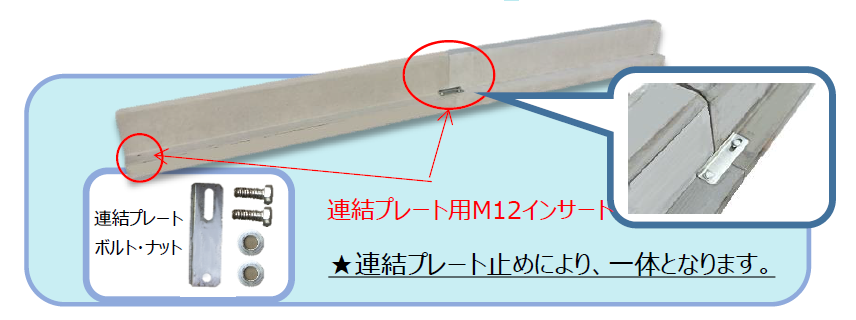

●ベース付間知基礎ブロックは、現場打ち基礎工と異なり、コンクリートの硬化に伴う型枠脱型の養生制限 を受けません。 ●据付けが容易で工期短縮が図れ、現場打ちに比べ容易に設置が可能となります。河川工事の場合は諸経費 が大幅に節減できます。 ●早期埋戻しが可能ですので安全性が向上します。 ●連結プレート止めにより、一体となります。 ![]() |

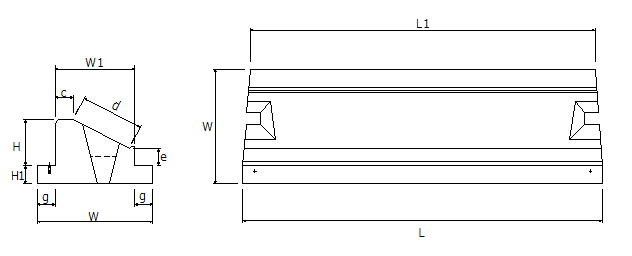

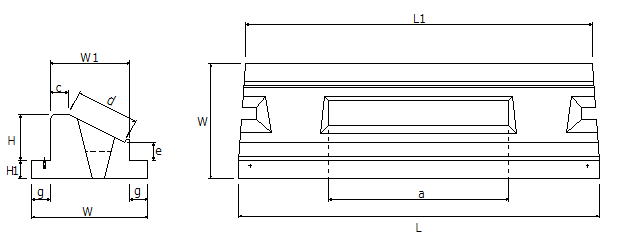

呼び名 | 寸法(㎜) | ||||||||||
H | H1 | W | W1 | L | L1 | a | c | d | e | g | |
5分35A | 260 | 100 | 641.5 | 441.5 | 1995 | 1915 | 1000 | 100 | 350 | 100 | 100 |
5分35A (穴無) |
260 | 100 | 641.5 | 441.5 | 1995 | 1915 | ― | 100 | 350 | 100 | 100 |
5分50A | 320 | 100 | 750 | 550 | 1995 | 1915 | 1000 | 100 | 480 | 100 | 100 |
5分50A (穴無) |
320 | 100 | 750 | 550 | 1995 | 1915 | ― | 100 | 480 | 100 | 100 |
呼び名 | 質量 (㎏) | 中込容積(㎥) |
5分35A | 616 | 0.033 |
5分35A(穴無) | 670 | 0.010 |
5分50A | 781 | 0.058 |
5分50A(穴無) | 878 | 0.016 |
★CADデータ(Jww)をご要望の際は、こちらからご連絡下さい
