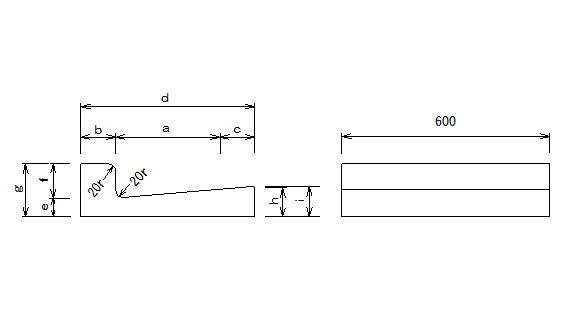

●鉄筋コンクリートＬ形側溝●

呼び名	寸法（㎜）									質量 (㎏)
	a	b	c	d	e	f	g	h	i
250A	250	100	－	350	55	100	155	80	－	47
250B	250	100	100	450	55	100	155	80	85	59
300	300	100	100	500	55	100	155	85	90	65
350	350	100	100	550	55	100	155	90	95	72

★CADデータ(Jww)をご要望の際は、こちらからご連絡下さい

製品ＴＯＰへ

---

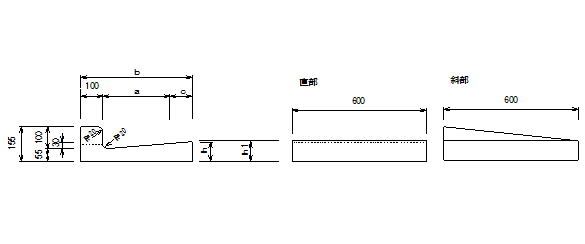

●鉄筋コンクリートＬ形乗入●

呼び名	寸法（㎜）					質量(㎏)
	a	b	c	h	h1	斜部	直部
250A	250	350	－	80	－	41	36
250B	250	450	100	80	85	54	49
300	300	500	100	85	90	60	55
350	350	550	100	90	95	67	62

★CADデータ(Jww)をご要望の際は、こちらからご連絡下さい

製品ＴＯＰへ

---

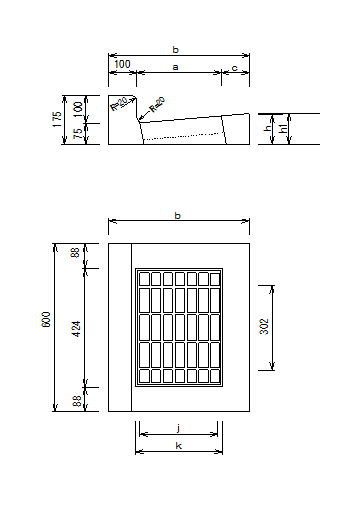

●鉄筋コンクリートＬ形集水●

呼び名	寸法（㎜）							質量 (㎏)
	a	b	c	h	h1	k	j
250A	250	350	－	100	－	260	228	49
250B	250	450	100	100	105	260	228	64
300	300	500	100	105	110	310	278	69
350	350	550	100	110	115	310	278	79
