製品詳細 溜桝・蓋

溜桝・蓋

溜桝



溜桝 蓋

呼名 溜桝 寸法(㎜)
A1 A2 A3 H H1 H2 T φ
240 240 290 300 370 360 40 400 30 120
300 300 350 360 430 410 40 450 30 120
360 360 415 435 515 450 50 500 35 120
呼名 蓋 寸法(㎜) 質量(㎏)
a a1 b c h 溜桝
240 292 278 75 35 40 20 8
300 352 340 75 35 40 38 11
360 425 405 75 35 50 70 20

CADデータ(Jww)をご要望の際は、こちらからご連絡下さい

製品TOPへ

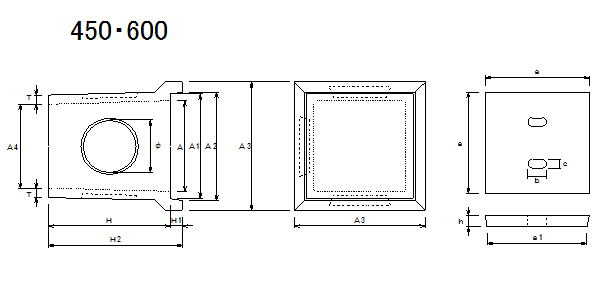

呼名 溜桝 寸法(㎜)
A1 A2 A3 A4 H H1 H2 T φ
450 450 520 540 640 420 595 60 655 45 260
600 600 670 690 800 560 740 60 800 50 360
呼名 蓋 寸法(㎜) 質量(㎏)
a a1 b c h 溜桝
450 530 510 95 45 60 106 38
600 680 660 125 45 60 200 64
