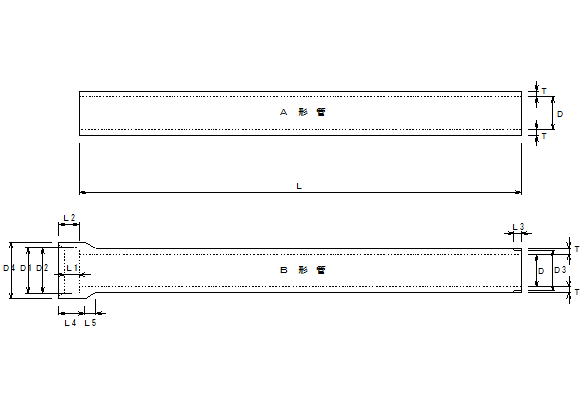

呼名 |
寸法(㎜) |
質量
㎏ |
D |
D1 |
D2 |
D3 |
D4 |
T |
L1 |
L2 |
L3 |
L4 |
L5 |
L |
150 |
150 |
210 |
206 |
194 |
262 |
26 |
65 |
90 |
32 |
115 |
50 |
2000 |
77 |
200 |
200 |
262 |
258 |
246 |
316 |
27 |
65 |
90 |
32 |
115 |
55 |
2000 |
103 |
250 |
250 |
314 |
310 |
298 |
370 |
28 |
65 |
90 |
32 |
120 |
60 |
2000 |
131 |
300 |
300 |
368 |
364 |
350 |
424 |
30 |
65 |
90 |
36 |
120 |
60 |
2000 |
165 |
350 |
350 |
422 |
418 |
404 |
482 |
32 |
65 |
90 |
36 |
120 |
65 |
2000 |
204 |
400 |
400 |
478 |
474 |
460 |
544 |
35 |
70 |
95 |
36 |
125 |
70 |
2430 |
306 |
450 |
450 |
534 |
530 |
516 |
606 |
38 |
70 |
95 |
36 |
125 |
75 |
2430 |
373 |
500 |
500 |
592 |
588 |
574 |
672 |
42 |
70 |
95 |
36 |
130 |
85 |
2430 |
459 |
600 |
600 |
708 |
704 |
690 |
804 |
50 |
75 |
100 |
36 |
135 |
100 |
2430 |
660 |
700 |
700 |
824 |
820 |
802 |
936 |
58 |
75 |
105 |
40 |
140 |
115 |
2430 |
899 |
800 |
800 |
940 |
936 |
918 |
1068 |
66 |
80 |
110 |
40 |
150 |
130 |
2430 |
1170 |
900 |
900 |
1058 |
1054 |
1036 |
1204 |
75 |
85 |
115 |
40 |
160 |
150 |
2430 |
1520 |
1000 |
1000 |
1172 |
1168 |
1150 |
1332 |
82 |
96 |
120 |
40 |
165 |
165 |
2430 |
1850 |
1100 |
1100 |
1286 |
1282 |
1260 |
1458 |
88 |
100 |
125 |
42 |
175 |
175 |
2430 |
2190 |
1200 |
1200 |
1400 |
1396 |
1374 |
1586 |
95 |
104 |
130 |
42 |
185 |
190 |
2430 |
2600 |
1350 |
1350 |
1566 |
1562 |
1540 |
1768 |
103 |
108 |
135 |
42 |
195 |
205 |
2430 |
3190 |

★CADデータ(Jww)をご要望の際は、こちらからご連絡下さい
