1種 |
呼名 |

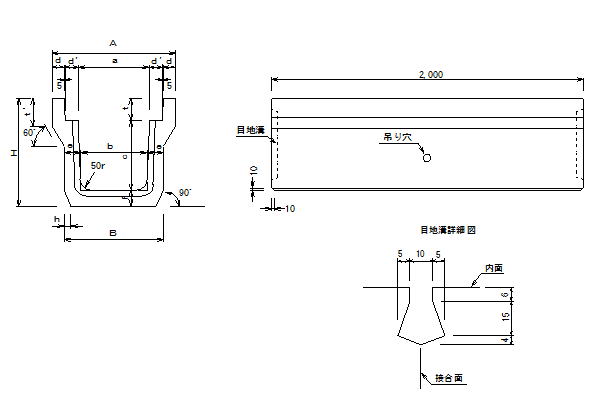

寸法(㎜) |
質量(㎏) |
a |
A |
b |
B |
c |
d |
d’ |
e |
f |
H |
h |
t |
t’ |
250 |
250 |
450 |
230 |
340 |
250 |
40 |
55 |
55 |
55 |
395 |
20 |
90 |
120 |
290 |
300A |
300 |
500 |
280 |
400 |
300 |
40 |
55 |
60 |
60 |
455 |
20 |
95 |
120 |
348 |
300B |
300 |
500 |
270 |
400 |
400 |
40 |
55 |
65 |
65 |
560 |
20 |
95 |
120 |
419 |
300C |
300 |
500 |
260 |
400 |
500 |
40 |
55 |
70 |
70 |
665 |
20 |
95 |
120 |
496 |
400A |
400 |
600 |
370 |
500 |
400 |
40 |
55 |
65 |
65 |
575 |
20 |
110 |
135 |
457 |
400B |
400 |
600 |
360 |
500 |
500 |
40 |
55 |
70 |
70 |
680 |
20 |
110 |
135 |
536 |
500A |
500 |
720 |
460 |
600 |
500 |
45 |
60 |
70 |
70 |
695 |
20 |
125 |
150 |
593 |
500B |
500 |
720 |
450 |
600 |
600 |
45 |
60 |
75 |
75 |
800 |
20 |
125 |
150 |
680 |
3種 |
呼名 |
寸法(㎜) |
質量(㎏) |
a |
A |
b |
B |
c |
d |
d’ |
e |
f |
H |
h |
t |
t’ |
250 |
250 |
460 |
230 |
360 |
250 |
45 |
55 |
65 |
65 |
405 |
30 |
90 |
120 |
332 |
300A |
300 |
520 |
280 |
420 |
300 |
50 |
55 |
70 |
70 |
465 |
30 |
95 |
140 |
419 |
300B |
300 |
520 |
270 |
410 |
400 |
50 |
55 |
70 |
70 |
565 |
40 |
95 |
140 |
471 |
300C |
300 |
520 |
260 |
420 |
500 |
50 |
55 |
80 |
80 |
675 |
40 |
95 |
140 |
584 |
400A |
400 |
630 |
370 |
510 |
400 |
55 |
55 |
70 |
70 |
580 |
40 |
110 |
140 |
516 |
400B |
400 |
630 |
360 |
520 |
500 |
55 |
55 |
80 |
80 |
690 |
40 |
110 |
140 |
634 |
500A |
500 |
750 |
460 |
620 |
500 |
60 |
60 |
80 |
80 |
705 |
40 |
125 |
155 |
699 |
500B |
500 |
750 |
450 |
630 |
600 |
60 |
60 |
90 |
90 |
815 |
40 |
125 |
175 |
849 |

★CADデータ(Jww)をご要望の際は、こちらからご連絡下さい
