根固めブロック ラティス |

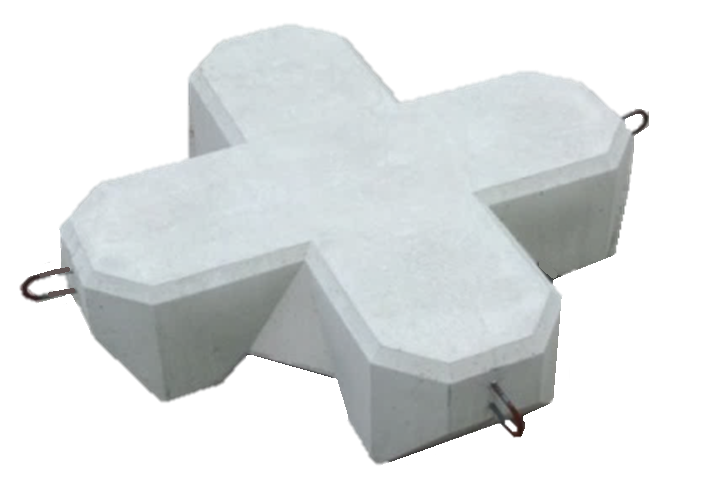

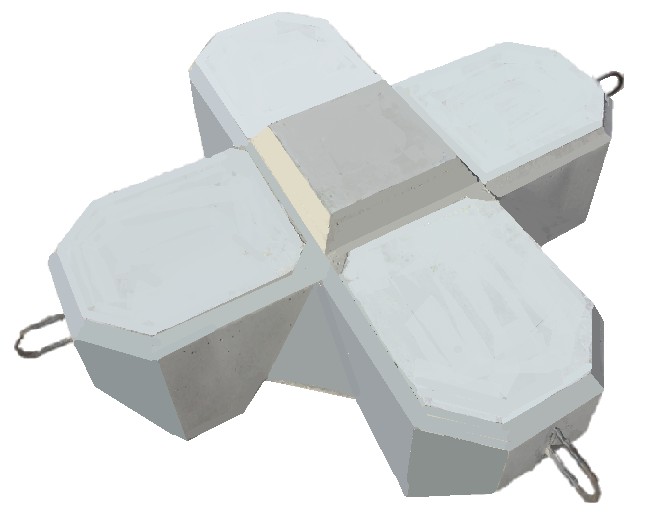

![]() ![]() 標準型 突型 |
●ラティスは、経済性に優れた、地球環境に優しい根固めブロックです。 ●製作・据付が簡単で、施工性・省力化に優れています。 ●重心の低い形状が安定性の向上に大きく貢献します。 |
標準型 | |||||||||
型式(t) | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | |
体積 | ㎥ | 0.417 | 0.887 | 1.259 | 1.670 | 2.104 | 2.540 | 3.382 | 4.249 |
型枠面積 | ㎡ | 3.18 | 5.26 | 6.64 | 8.02 | 9.36 | 10.61 | 12.84 | 14.96 |
質量 | t | 0.959 | 2.040 | 2.895 | 3.841 | 4.839 | 5.842 | 7.779 | 9.773 |
型式(t) | 12 | 15 | 20 | 30 | 40 | 50 | ![]() |
||
体積 | ㎥ | 5.199 | 6.465 | 8.650 | 12.968 | 17.309 | 21.682 | ||
型枠面積 | ㎡ | 17.11 | 19.79 | 24.03 | 31.47 | 38.16 | 44.34 | ||
質量 | t | 11.958 | 14.870 | 19.895 | 29.826 | 39.811 | 49.869 | ||
突 型 | |||||||||
型式(t) | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | |
体積 | ㎥ | 0.427 | 0.909 | 1.289 | 1.710 | 2.155 | 2.601 | 3.463 | 4.351 |
型枠面積 | ㎡ | 3.30 | 5.46 | 6.90 | 8.33 | 9.72 | 11.02 | 13.33 | 15.53 |
質量 | t | 0.982 | 2.090 | 2.964 | 3.933 | 4.957 | 5.982 | 7.965 | 10.007 |
型式(t) | 12 | 15 | 20 | 30 | 40 | 50 | ![]() |
||
体積 | ㎥ | 5.324 | 6.620 | 8.858 | 13.280 | 17.724 | 22.202 | ||
型枠面積 | ㎡ | 17.76 | 20.54 | 24.94 | 32.67 | 39.61 | 46.03 | ||
質量 | t | 12.245 | 15.226 | 20.373 | 30.544 | 40.765 | 51.065 |

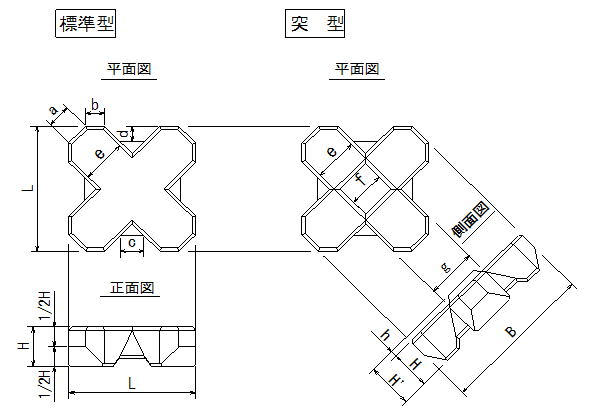

型 | L | B | H | H’ | a | b | c | d | e | f | g | h |
1t | 1260 | 1554 | 391 | 454 | 238 | 188 | 236 | 156 | 441 | 355 | 504 | 63 |
2t | 1620 | 1985 | 502 | 583 | 307 | 241 | 303 | 200 | 567 | 457 | 648 | 81 |
3t | 1820 | 2230 | 564 | 655 | 344 | 271 | 341 | 225 | 637 | 513 | 728 | 91 |
4t | 2000 | 2450 | 620 | 720 | 378 | 298 | 375 | 247 | 700 | 564 | 800 | 100 |
5t | 2160 | 2646 | 670 | 778 | 409 | 322 | 405 | 267 | 756 | 609 | 864 | 108 |
6t | 2300 | 2818 | 713 | 828 | 435 | 343 | 431 | 284 | 805 | 649 | 920 | 115 |
8t | 2530 | 3099 | 784 | 911 | 479 | 377 | 474 | 312 | 886 | 713 | 1012 | 127 |
10t | 2730 | 3344 | 846 | 983 | 517 | 407 | 511 | 337 | 956 | 770 | 1092 | 137 |
12t | 2920 | 3577 | 905 | 1051 | 553 | 435 | 547 | 361 | 1022 | 823 | 1168 | 146 |
15t | 3140 | 3847 | 973 | 1130 | 594 | 468 | 588 | 388 | 1099 | 885 | 1256 | 157 |
20t | 3460 | 4239 | 1073 | 1246 | 655 | 516 | 648 | 427 | 1211 | 976 | 1384 | 173 |
30t | 3960 | 4851 | 1228 | 1426 | 749 | 590 | 742 | 489 | 1386 | 1117 | 1584 | 198 |
40t | 4360 | 5341 | 1352 | 1570 | 825 | 650 | 817 | 538 | 1526 | 1230 | 1744 | 218 |
50t | 4700 | 5758 | 1457 | 1692 | 889 | 701 | 880 | 580 | 1645 | 1325 | 1880 | 235 |

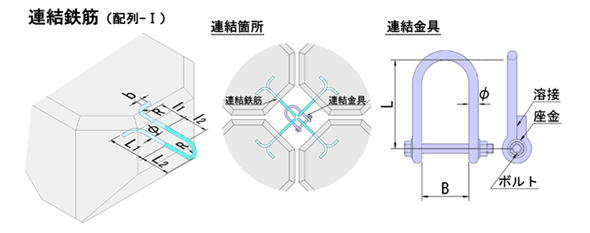

φ | 16 | 19 | 22 | 25 |
口幅:B | 80 | 80 | 80 | 100 |
長さ:L | 150 | 150 | 160 | 170 |
重量(㎏) | 1.3 | 1.8 | 2.8 | 3.6 |
型式 | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
径 | φ | 16 | 19 | 22 | 25 | |||||
半径 | R | 40 | 50 | |||||||
b | 40 | 50 | ||||||||
L1 | 156 | 209 | 259 | 322 | 375 | 425 | ||||
l1 | 100 | 150 | 200 | 250 | 300 | 350 | ||||
L2 | 136 | 176 | 194 | 219 | 234 | 254 | 282 | 300 | 325 | |
l2 | 80 | 120 | 135 | 160 | 175 | 195 | 210 | 225 | 250 | |
鉄筋長 | 750 | 830 | 970 | 1,020 | 1,150 | 1,190 | 1,410 | 1,550 | 1,700 | |
重量 | (㎏) | 1.18 | 1.31 | 2.16 | 2.27 | 2.56 | 2.65 | 4.20 | 5.96 | 6.54 |
★CADデータ(Jww)をご要望の際は、こちらからご連絡下さい

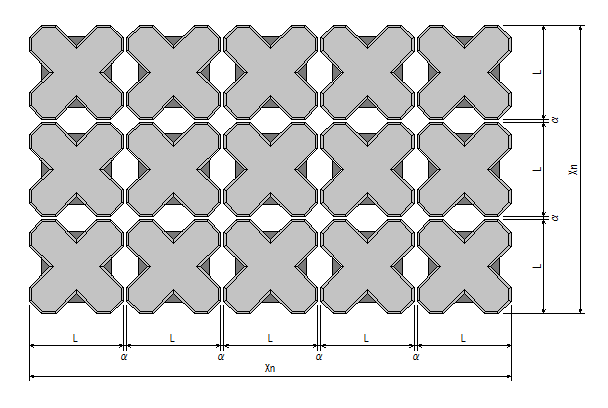

製品TOPへ配列ーⅠ |
型 | 1t | 2t | 3t | 4t | 5t | 6t | 8t | 10t | ||
幅 | L | 1.26 | 1.62 | 1.82 | 2.00 | 2.16 | 2.30 | 2.53 | 2.73 | |
目地 | α | 0.04 | 0.05 | 0.05 | 0.06 | 0.06 | 0.07 | 0.08 | 0.08 | |
列数 | 2列 | Xn | 2.56 | 3.29 | 3.69 | 4.06 | 4.38 | 4.67 | 5.14 | 5.54 |
3列 | 3.86 | 4.96 | 5.56 | 6.12 | 6.60 | 7.04 | 7.75 | 8.35 | ||
4列 | 5.16 | 6.63 | 7.43 | 8.18 | 8.82 | 9.41 | 10.36 | 11.16 | ||
100m当り個数 | 個 | 59.17 | 35.86 | 28.60 | 23.56 | 20.29 | 17.80 | 14.68 | 12.66 | |
型 | 12t | 15t | 20t | 30t | 40t | 50t | ||||
幅 | L | 2.92 | 3.14 | 3.46 | 3.96 | 4.36 | 4.70 | |||
目地 | α | 0.09 | 0.09 | 0.10 | 0.12 | 0.13 | 0.14 | |||
列数 | 2列 | Xn | 5.93 | 6.37 | 7.02 | 8.04 | 8.85 | 9.54 | ||
3列 | 8.94 | 9.60 | 10.58 | 12.12 | 13.34 | 14.38 | ||||
4列 | 11.95 | 12.83 | 14.14 | 16.20 | 17.83 | 19.22 | ||||
100m当り個数 | 個 | 11.04 | 9.59 | 7.89 | 6.01 | 4.96 | 4.27 |
※Xn=L×n+α×(nー1) n:ブロックの列数
製品TOPへ

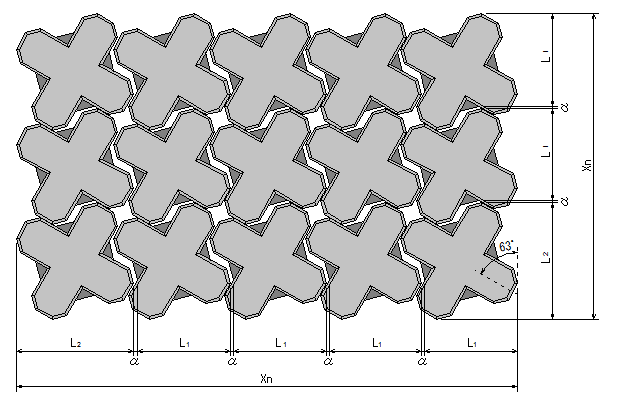

配列ーⅡ |
型 | 1t | 2t | 3t | 4t | 5t | 6t | 8t | 10t | ||
幅 | L1 | 1.15 | 1.48 | 1.66 | 1.82 | 1.97 | 2.10 | 2.31 | 2.49 | |
L2 | 1.48 | 1.91 | 2.41 | 2.36 | 2.54 | 2.71 | 2.98 | 3.22 | ||
目地 | α | 0.03 | 0.04 | 0.05 | 0.05 | 0.06 | 0.06 | 0.17 | 0.07 | |
列数 | 2列 | Xn | 2.66 | 3.43 | 3.85 | 4.23 | 4.57 | 4.87 | 5.36 | 5.78 |
3列 | 3.84 | 4.95 | 5.56 | 6.10 | 6.60 | 7.03 | 7.74 | 8.34 | ||
4列 | 5.02 | 6.47 | 7.27 | 7.97 | 8.63 | 9.19 | 10.12 | 10.90 | ||
100m当り個数 | 個 | 71.82 | 43.28 | 34.20 | 28.60 | 24.27 | 21.43 | 17.65 | 15.26 | |
型 | 12t | 15t | 20t | 30t | 40t | 50t | ||||
幅 | L1 | 2.66 | 2.86 | 3.15 | 3.61 | 3.97 | 4.28 | |||
L2 | 3.44 | 3.70 | 4.08 | 4.66 | 5.14 | 5.54 | ||||
目地 | α | 0.08 | 0.09 | 0.09 | 0.11 | 0.12 | 0.13 | |||
列数 | 2列 | Xn | 6.18 | 6.65 | 7.32 | 8.38 | 9.23 | 9.95 | ||
3列 | 8.92 | 9.60 | 10.56 | 12.10 | 13.32 | 14.36 | ||||
4列 | 11.66 | 12.55 | 13.80 | 15.82 | 17.41 | 18.77 | ||||
100m当り個数 | 個 | 13.32 | 11.49 | 9.53 | 7.23 | 5.98 | 5.14 |
※Xn=L2+L1×(n-1)+α×(nー1) n:ブロックの列数
