三重県型積みブロック |
![]() 基本型 |
![]() 三角半型 |

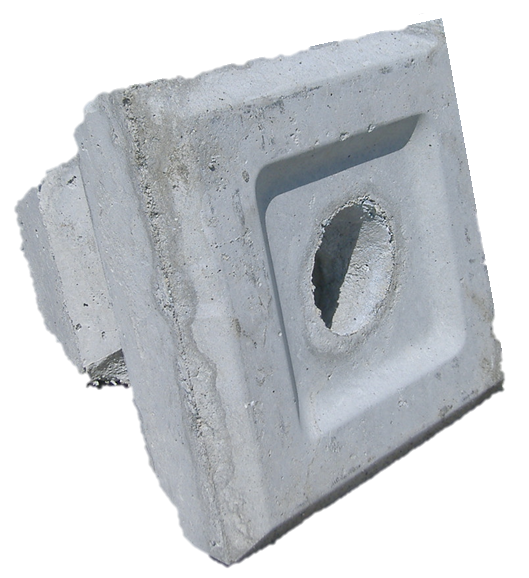

![]() 水抜型 |
![]() 1/4型 |
![]() 四角半型 |
呼び名 | 寸法(㎜) | 質量(㎏) |
基本型 | 300×300×350 | 36 |
三角半型 | 412×208×342 | 18 |
四角半型 | 150×300×322 | 18 |
水抜型 | 300×300×350 | 30 |
1/4型 | 292×207×350 | 9 |
★CADデータ(Jww)をご要望の際は、こちらからご連絡下さい

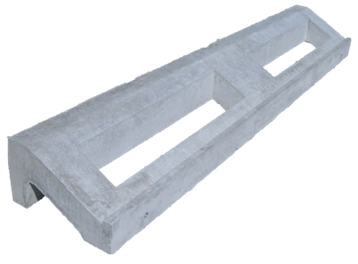

製品TOPへ基礎ブロック |
![]() |
基礎ブロックは、現場打ち基礎工と異なり、コンクリートの 硬化に伴う型枠脱型の養生制限を受けません。 据付けが容易で工期短縮が図れ、現場打ちに比べ容易に設置が 可能となります。河川工事の場合は諸経費が大幅に節減できます。 早期埋戻しが可能ですので安全性が向上します。 |

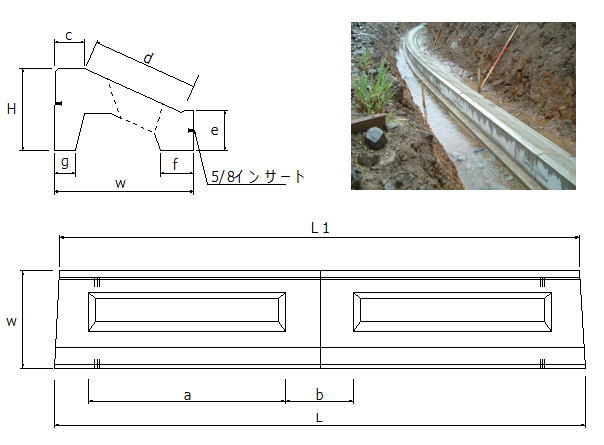

呼び名 | 寸法(㎜) | ||||||||||
H | W | L | L1 | a | b | c | d | e | f | g | |
3分35A | 260 | 473 | 1995 | 1935 | 660 | 340 | 100 | 360 | 160 | 110 | 70 |
3分35B | 260 | 473 | 995 | 956 | 660 | - | 100 | 360 | 160 | 110 | 70 |
5分35A | 270 | 458 | 2495 | 2445 | 660 | 325 | 100 | 350 | 130 | 110 | 70 |
5分35B | 270 | 458 | 1245 | 1223 | 925 | - | 100 | 350 | 130 | 110 | 70 |
5分50A | 350 | 598 | 2495 | 2445 | 945 | 300 | 100 | 505 | 143 | 100 | 70 |
5分50B | 350 | 598 | 1245 | 1223 | 945 | - | 100 | 505 | 143 | 100 | 70 |
呼び名 | 質量 (㎏) | 中込容積(㎥) |
3分35A | 294 | 0.067 |
3分35B | 147 | 0.034 |
5分35A | 324 | 0.084 |
5分35B | 162 | 0.042 |
5分50A | 495 | 0.16 |
5分50B | 248 | 0.08 |
★CADデータ(Jww)をご要望の際は、こちらからご連絡下さい
