種類 |
呼び名 |

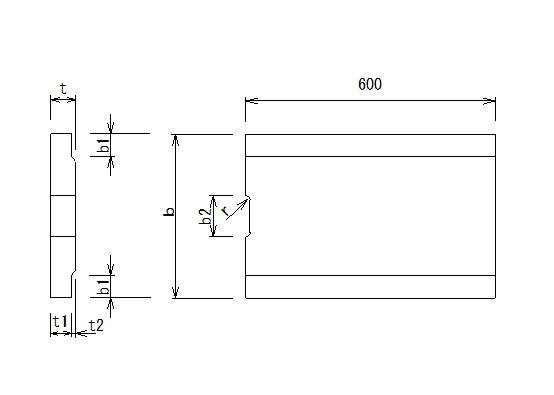

寸法(㎜) |
質量
(㎏) |
b |
b1 |
t |
t1 |
t2 |
r |
b2 |
1種 |
150 |
210 |
35 |
35 |
30 |
5 |
15 |
75 |
10 |
180 |
250 |
40 |
40 |
35 |
5 |
15 |
75 |
14 |
240 |
330 |
50 |
45 |
40 |
5 |
15 |
90 |
20 |
300 |
400 |
55 |
60 |
50 |
10 |
15 |
100 |
32 |
360 |
460 |
55 |
65 |
55 |
10 |
18 |
120 |
41 |
450 |
560 |
60 |
70 |
60 |
10 |
18 |
120 |
54 |
600 |
740 |
75 |
75 |
65 |
10 |
18 |
150 |
77 |
2種 |
150 |
210 |
35 |
90 |
80 |
10 |
15 |
75 |
26 |
180 |
250 |
40 |
90 |
80 |
10 |
15 |
75 |
31 |
240 |
330 |
50 |
100 |
85 |
15 |
15 |
90 |
44 |
300 |
400 |
55 |
100 |
85 |
15 |
15 |
100 |
54 |
360 |
460 |
55 |
100 |
85 |
15 |
18 |
120 |
63 |
450 |
560 |
60 |
120 |
100 |
20 |
18 |
120 |
92 |
600 |
740 |
75 |
150 |
130 |
20 |
18 |
150 |
151 |

★CADデータ(Jww)をご要望の際は、こちらからご連絡下さい
